Pタイプ(噴霧散水型/SC-P-01)中型から超大型の空調機器に対応。広角扇状のウォーターカーテンで、高効率冷却を実現します。
セルフクリーニングノズルを採用した自動噴霧散水で、抜群の冷却効果を発揮。冷房コストの低減はもちろん、噴霧散水によるクリーニング効果で機器寿命を延ばすことも可能です。水道水だけでなく工業用水も利用でき、優れた節水効果も期待できます。

噴霧散水型冷却式SC-P-01 Pタイプ
実際の設置動作を見る
  ウォーターカーテンをつくり、室外機を効果的に冷却。
ノズルから噴出された霧状の水が、室外機の吸入面手前でウォーターカーテンをつくり、吸入外気を冷やすことで冷房効率を向上。消費電力や冷房コストの削減、CO2抑制による環境保全などさまざまな効果を発揮します。熱交換器への直接噴霧を避けることでシリカ被害を防止し、フィンを保護します。

[対応範囲]空冷式の中型空調機、120馬力チラーの大型空調機などに最適。

JタイプPタイプ導入事例Q&A 製品に関するお問合せ
kankyo@kyokutos.co.jp



Pタイプ(噴霧散水型/SC-P-01)の特徴Pタイプ/自動噴霧散水のしくみ
1.室外機の少し手前から上方(C)に向かって、ウォーターカーテン(D)をつくるように噴霧散水。吸入外気(A)の温度がウォーターカーテン(D)を通過することで約5℃下がり(外気温35〜36℃の場合)冷房効率を高めます。

2.さらに、勢いよく噴射された水が室外機の上部(C)を適度に濡らし、熱交換フィンを効果的に冷却します。

3.制御機によって室外機の排熱温度を自動感知し、効果的な噴霧散水を繰り返します。
少ない水で
大きな効果を発揮する
セルフクリーニングノズル。
「エネ助くん」のPタイプ(噴霧散水型)は、多くの実験とフィールド経験を活かし、とにかく水のかけ方にこだわっています。その結果として、節水効果にすぐれたセルフクリーニングノズルを採用。少ない水で広範囲に広がるウォーターカーテンをつくり、確かな冷却効果を発揮します。
さらに、アルミフィンに衝撃を与えない、シリカの結晶化を防ぐ、ノズルの詰まりを防止するなどの特長もあります。
▲ページTOPへ
消費電力を約23%削減、冷房能力を約7%向上。
すぐれた省エネ効果で冷房コストを大幅に低減。同時に冷房能力も高めてCO2の発生を抑え、環境保全にも貢献します。

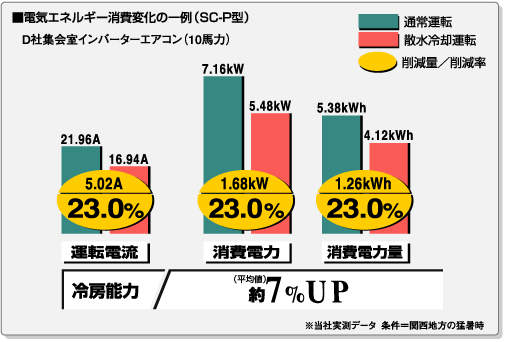

  電気エネルギー消費変化の一例(SC-P型)

冷房能力を高め、確かな省エネ効果を発揮


◆運転電流を23.0%も減らし、圧縮機の仕事量を軽減。機器の消耗を少なくすることで故障を減らし、冷房コストを大幅に低減します。
◆冷房能力を向上させることで機器にかかる負荷を大幅に軽減。過酷運転を回避し、機器の長寿命を実現します。

▲ページTOPへ

あらゆる条件下で、確かな効果を実証。
  【実測データ例1】
外気温35℃で室内の負荷を変化させた場合、過酷な運転でエネルギー消費が増大するほど高い効果が得られることを実証。


顕熱抑制率
80.1%(ヒートアイランド化の防止に貢献)
消費電力削減率
15.8%(冷房コスト削減・デマンドオーバー解消)
COP向上率
13.6%(CO2削減および故障削減に貢献)

  [試験条件] 外気温35℃、室内27℃DB/19℃WB、日立(5HP)
  【実測データ例2】環境省実証試験データ

25HP水冷チラー
消費電力
48%削減
冷却前と比較して、圧縮機低速運転と
停止時間が延長するようになった。
15HP・30HPチラー
消費電力
15%削減
運転時間は平均7〜8時間。
15HPパッケージ
エアコン
消費電力
7〜8%削減
火気を多く利用する当工場の冷房では、頻繁な高圧カット停止と圧縮機交換を余儀なくされていた。導入による冷却後は、故障皆無となって3年が経過。
その他 当工場は比較的ホコリが多く、年間2回以上も熱交換器のメンテナンスを行っていたが、「エネ助くん」導入後は不要となった。

噴霧散水によって、ホコリや汚れも除去。
勢いのある噴霧散水によって、室外機に付着したホコリや汚れなどを除去。汚れによる効率低下を防止しながら、室外機の寿命を延ばすこともできます。

排熱温度を自動感知し、最適運転をコントロール。
制御機の働きで、室外機の排熱温度を自動感知。適時・適量の噴霧散水で水のムダづかいを防ぎ、効率のよい安定的な運転を実現します。また、散水起動の温度設定は簡単に変更できます。

少ない水で大きな効果を発揮するセルフクリーニングノズル。
節水効果にすぐれたセルフクリーニングノズルを採用。正確な広角扇状で水のムダづかいを防ぎ、確かな冷却効果を発揮します。ゴミやホコリを洗い流すセルフクリーニング機能で、メンテナンス性にもすぐれています。
